Raumfahrttaugliche Planartransformatoren

geringere Kosten, kleinere Größe, höhere Dichte Raumfahrttaugliche Planartransformatoren

15.05.2024 Quelle: Pressemitteilung 1 min Lesedauer

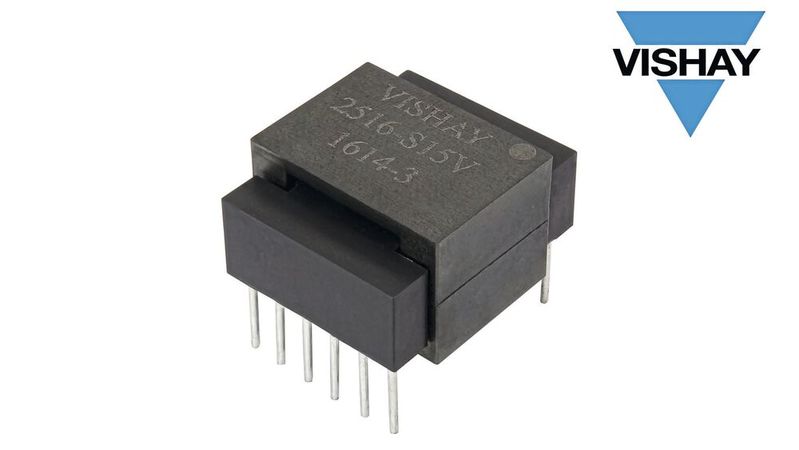

Eine neue Serie von flachen, platzsparenden Planartransformatoren für Stromversorgungsanwendungen wurde von Vishay Intertechnology vorgestellt. Die kundenspezifisch anpassbaren Bauelemente sind kostengünstiger, kleiner und dichter als herkömmliche Planartransformatoren und erfüllen die Anforderungen von MIL-STD-981 Klasse S.

Diese Bauelemente sind mit Durchsteckanschlüssen und in verschiedenen Gehäusegrößen erhältlich und finden Einsatz in Schaltnetzteilen sowie DC/DC- und AC/DC-Wandlern. Die für härteste Umgebungen konzipierten Transformatoren vereinen ihre MIL-STD-981-Qualifikation mit einem robusten Gehäuse mit vergossenen Wicklungen und ermöglichen einen Hochtemperaturbetrieb bis +130 °C. Sie arbeiten in einem Frequenzbereich von 80 kHz bis 300 kHz und bieten eine hohe dielektrische Spannungsfestigkeit bis 1500 VAC, eine Leistung von 150 W und eine Streuinduktivität von 0,5 µH.

Durch eine einzigartige Wicklungsstruktur und Aufbautechnik bieten die SGTPL-2516 Planartransformatoren einen höheren Kupferfüllfaktor als herkömmliche planare Bauelemente, was zu einer geringeren Gehäusegröße und verbessertem Wirkungsgrad und Leistungsdichte führt. Ihre Wicklungstechnologie ermöglicht eine einfache Modifikation, um designspezifische Anforderungen hinsichtlich Betriebsspannung, Induktivität, Leistung sowie Gehäusegröße und -höhe zu erfüllen, ohne dass dafür Vorabkosten für das Tooling anfallen. Zusätzlich zum S-Level MIL-STD-981 A- und B-Gruppen-Screening sind die Bauteile auch mit P-Level-Screening für Design-Validierungstests und andere kundenspezifische Screening-Optionen erhältlich. (mr)

(ID:50034987)
