TCR bis ±25 ppm Hochpräzise Shunts

Aktualisiert am 06.06.2024 Quelle: Pressemitteilung 2 min Lesedauer

Eine exakte Steuerung und Regelung von elektrischen Stellgliedern und Motoren ist nur dann möglich, wenn die jeweilige Ansteuerungs- und Regelungsschaltung auch Informationen über den tatsächlichen Motorstrom bekommt, der vom Leistungshalbleiter in den Aktor fließt. Dabei ist die genaue Bestimmung des Stroms zum jeweiligen Zeitpunkt nur mit Präzisions-Messwiderständen möglich.

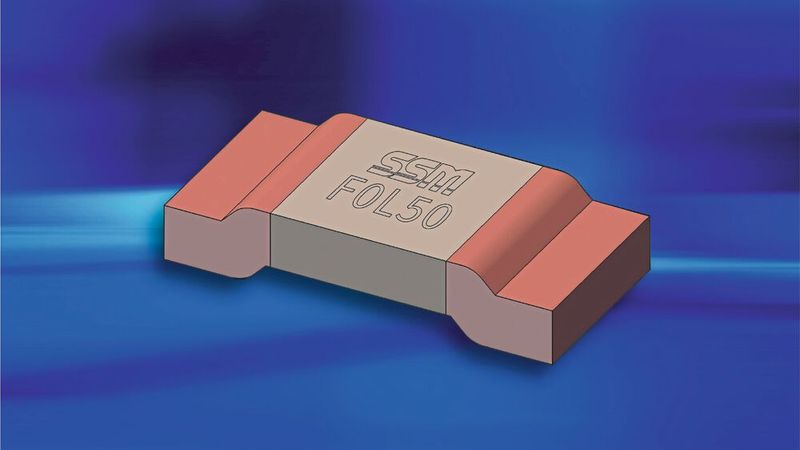

Die neuen Shunts der MSR-Serie von Susumu mit einem TCR bis ±25 ppm.(Bild: Susumu)
Die neuen Shunts der MSR-Serie von Susumu mit einem TCR bis ±25 ppm.
(Bild: Susumu)

Die neuen Shunts der MSR-Serie von Susumu sind je nach Bauart und Typ mit Widerstandswerten von 0,2 mΩ bis 5 mΩ bei Nennleistungen zwischen 4 W und 15 W erhältlich. Alle acht Bauteile der neuen MSR-Serie weisen eine besonders geringe Toleranz von ±0,5 Prozent auf, wobei im Rahmen der Fertigung keinerlei Trimmvorgang notwendig ist. Auch der Temperaturkoeffizient der Widerstände fällt sehr niedrig aus. Je nach Typ variiert der Temperaturkoeffizient des Widerstands (TCR-Wert) nämlich zwischen ±200 ppm und 25 ppm, wobei mehr als die Hälfte der neuen Shunts mit einem Temperaturkoeffizienten von maximal ±50 ppm punkten kann.

Die neuen Präzisions-Messwiderstände der Baureihe MSR von Susumu sind in den Baugrößen 2512, 3920 sowie 5930 verfügbar und allesamt gemäß AEC-Q200 qualifiziert. Sämtliche Einzelbauelemente der MSR-Serie sind aus hochpräzisen Manganlegierungen gefertigt, die in einem ganz speziellen Verfahren von einem Elektronenstrahl verschweißt werden. Auf Grund der hohen Präzision dieses Herstellungsverfahrens ist ein späterer Abgleich des Bauteils nicht erforderlich. Die Fertigung der hochgenauen Shunts erfolgt somit „trimming-free“, wodurch sich mehrere Vorteile ergeben: Unter anderem steigt durch die Trimming-Free-Technologie die Zuverlässigkeit des Gesamtprodukts, weil es durch den Wegfall der Einkerbungen weder zu Stromverlusten noch zu Hot-Spots kommt.

Gleichzeitig sind durch dieses Elektronenstrahl-Schweißen die EMF-Werte sehr gering. EMF bezeichnet die elektromotorische Kraft, die zwischen zwei unterschiedlichen Metallen entsteht, wenn deren Enden unterschiedlichen Temperaturen ausgesetzt sind. Susumu erzielt diese beeindruckend guten Bauelemente-Eigenschaften durch eine konsequent intensive Überwachung und Steuerung des gesamten Fertigungsprozesses von den Rohmaterialien über die Maschinen zur Fertigung bis zur eigentlichen Herstellung.

Vier der neuen Präzisions-Shunts aus der MSR-Serie sind in der Baugröße 2512 erhältlich. Es handelt sich dabei um die Typen MSRSF2512 (3 mΩ, 4 W, ±0,5 Prozent und ±25 ppm), MSRPF2512 (2 mΩ, 4 W, ±0,5 Prozent und ±50 ppm), MSREK2512 (2 bis 3 mΩ, 4 bis 5 W, ±0,5 Prozent und ±100 ppm) sowie MSREM2512 (0,5 bis 1 mΩ, 6 W, ±0,5 Prozent und ±200 ppm). Bei den beiden Widerständen in der Baugröße 3920 handelt es sich um die Typen MSRSF3920 (1 bis 3 mΩ, 5 bis 8 W, ±0,5 Prozent und ±25 ppm) und MSRPK3920 (1 bis 5 mΩ, 3 bis 8 W, ±0,5 Prozent und ±50 ppm). Die beiden Shunts der Baugröße 5930 tragen die Bezeichnungen MSRSF5930 (1 mΩ, 10 W, ±0,5 Prozent und ±25 ppm) und MSRPM5930 (0,2 bis 1 mΩ, 9 bis 15 W, ±0,5 Prozent und ±100 ppm). Alle Shunts der MSR-Serie entsprechen den RoHS-Bestimmungen. (mr)
