Leistungselektronik entwickeln Mit dem Oszilloskop die Leistung messen und analysieren

Stromversorgungen müssen effizient sein und gleichzeitig einen sicheren und zuverlässigen Betrieb gewährleisten. Dank höherer Rechenleistung der Oszilloskope sind genauere Messungen und anspruchsvollere Analysen mit dem Oszilloskop möglich.

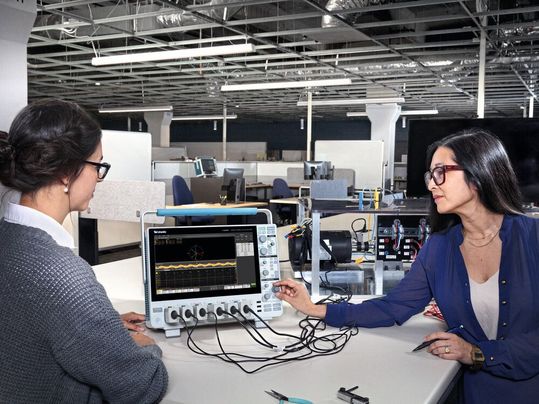

Die aktuellen Oszilloskope verfügen über zusätzliche Rechenleistung, um die Analysefunktionen für Leistungs- und Motorsteuerungssysteme zu verbessern und Entwicklungsprojekte durch automatisierte Messungen zu beschleunigen. Leistungsmessungen umfassen mehrere Tastköpfe und Berechnungen, was zu komplexen Konfigurationen führen kann. Mit der Analysesoftware moderner Oszilloskope können Ingenieure schnellere und wiederholbare Messungen durchführen. Das Modell MSO der Serie 4B ist ein Oszilloskop mit einem leistungsfähigeren Prozessor, um die Analyse für Entwickler von Leistungswandlern zu beschleunigen.

Leistungsmess- und -analysepakete ermöglichen Messungen an AC/DC- und DC/DC-Wandlern von den Eingangsstufen über die Schaltstufen und Regelkreise bis hin zu den Ausgangsstufen. Ein Beispiel für ein solches Paket ist die Option Advanced Power Measurement and Analysis (4-PWR). Die Software automatisiert den Einrichtungsprozess für wichtige Leistungsmessungen mit Messungen an AC-Leitungseingängen für Frequenz, Effektivspannung und -strom, Scheitelfaktor (Spannung und Strom), Wirk-, Blind- und Scheinleistung, Leistungsfaktor und Phase.
