Motion-Control-Positionssensor Der wohl weltkleinste 3D-Resolver für elektrische Motorantriebe

Von Gerd Kucera

Dieser neue magnetische 3D-Resolver-IC von Melexis hat gerade einmal 2 mm x 2,5 mm Grundfläche und wurde laut Hersteller für robuste Motorentwicklungen optimiert. Er ist auf Modulebene programmierbar und ASIL-ready.

Industrie, Automotive und E-Bikes sind die Haupteinsatzbereiche des Pico-Positionssensors.
Industrie, Automotive und E-Bikes sind die Haupteinsatzbereiche des Pico-Positionssensors.
(Bild: Melexis )

MLX90381 heißt der AEC-Q100-/ISO-26262-konforme Pico-Resolver, für den Hersteller Melexis eine einfache Handhabung und hohe Zuverlässigkeit in Industrie- und Automotive-Anwendungen garantiert. Sein DFN-6-Gehäuse (2 mm x 2,5 mm) fördert die weitere Miniaturisierung von Sensor/Mechatronik-Systeme. Der programmierbare ASIL-ready-Resolver eignet sich am besten für die Rotorpositionserkennung, betont Melexis.

Melexis ist als Anbieter miniaturisierter Mikroelektronik-Lösungen bekannt. Sein jüngster Baustein besitzt präzise Analogausgänge, die Sinus- und Cosinus-Signale liefern. Der MLX90381 basiert auf der herstellereigenen Hall-Technik Triaxis und sorge damit für das einfache Erfassen der Rotorposition. Diese Technik misst die absolute Drehposition und aufgrund seiner geringen Latenz und schnellen Reaktion Drehzahlen von mehr als 50.000 U/min.

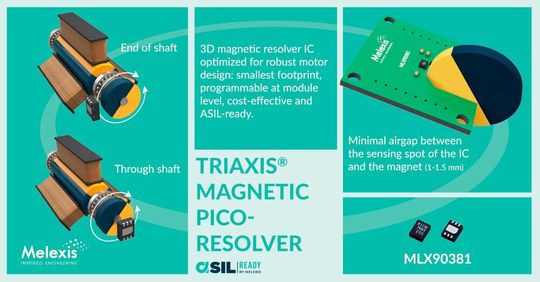

Aufgrund wählbarer Magnetfeldachsen (X/Y, X/Z, Z/Y) kann der Triax-Positionsgeber MLX90381 sowohl die Position auf der Achse als auch die außeraxiale Erfassung über die Welle vornehmen.
Aufgrund wählbarer Magnetfeldachsen (X/Y, X/Z, Z/Y) kann der Triax-Positionsgeber MLX90381 sowohl die Position auf der Achse als auch die außeraxiale Erfassung über die Welle vornehmen.
(Bild: Melexis )

Der Pico-Resolver verbessere auch die Genauigkeit bei niedrigen Drehzahlen, das Rauschverhalten und unterstützt die Blockiererkennung. Zum Einsatz kommt der Sensorbaustein mit Gleichstrom-, bürstenlosen Gleichstrom- und Permanentmagnet-Synchronmotoren in Anwendungen wie E-Ventilen und E-Bike-Motoren. Auch für sicherheitsrelevante Systeme im Automotive-Bereich ist er geeignet, dazu ist der Sensor konform zu AEC-Q100 und ISO 26262 (ASIL B SEooC).

Der MLX90381 lässt sich problemlos mit der Serie intelligenter Embedded-LIN-Treiber von Melexis kombinieren. Dazu gehört der Smart Lin Driver MLX81330/32 (bis 10 W) zur direkten Ansteuerung von Klappen, Ventilen, Single-Coil-Lüftern und -Pumpen. Außerdem funktioniert der neue Sensor-Chip zusammen mit den Pre-Drivern MLX81340/44/46 (bis 2000 W), die in Gebläsen, Motorlüftern, Pumpen, Fensterhebern, Sitzverstellungen und Schiebedächern zum Einsatz kommen.

Aufgrund wählbarer Magnetfeldachsen (X/Y, X/Z, Z/Y) kann der Triax-Positionsgeber MLX90381 sowohl die Position auf der Achse als auch die außeraxiale Erfassung über die Welle vornehmen. Die Empfindlichkeit und Filterbandbreite jeder Achse lässt sich direkt über die I2C-Schnittstelle des Bausteins einstellen. Eine spezielle hochempfindliche Version des Pico-Resolvers bietet zusätzliche Robustheit gegenüber externen magnetischen Streufeldern, versichert Melexis. Gekapselt ist der Sensor-IC im DFN-6-Gehäuse und benötigt drei externe Kondensatoren, um den Schaltkreis zu vervollständigen.

„Der Pico-Resolver MLX90381 ist unser vielseitigster und sicherster Resolver mit dem branchenweit geringsten Platzbedarf“, konstatiert Dieter Verstreken, Global Marketing Manager Position Sensors bei Melexis in Belgien, „zusammen mit unseren LIN-Motortreibern steht damit eine praktische Sensor-/Aktor-Lösung für die Betätigung und Positionserfassung bereit, um Herausforderungen wie Miniaturisierung, Sicherheit und Programmierbarkeit zu begegnen.“
