IC für kleine BLDC-Motoren Controller-IC für kleinere dreiphasige BLDC-Motoren

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Würth Elektronik eiSos GmbH & Co. KG

Kleine Motoren wie Lüftermotoren erfordern einen ebenso enormen Entwicklungsaufwand wie größere Modelle. Um schnelle Entwicklungszeiten zu gewährleisten und trotzdem bezüglich der Sicherheitsanforderungen keine Abstriche zu machen, erleichtern Controller-ICs die Entwicklung.

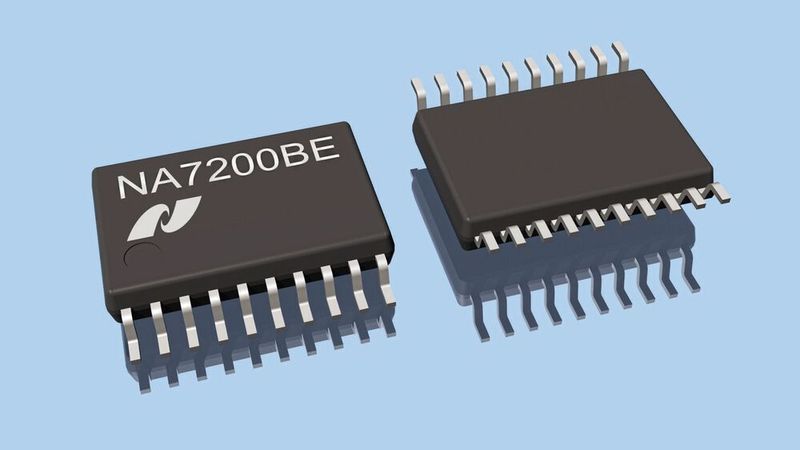

Die im Januar 2022 gegründete Nisshinbo Micro Devices Inc. ist ein Zusammenschluss der ehemaligen Unternehmen Ricoh Electronic Devices Co, Ltd. und New Japan Radio Co, Ltd, die beide zur Nisshinbo-Gruppe gehören.(Bild: Nisshinbo Micro Devices)
Die im Januar 2022 gegründete Nisshinbo Micro Devices Inc. ist ein Zusammenschluss der ehemaligen Unternehmen Ricoh Electronic Devices Co, Ltd. und New Japan Radio Co, Ltd, die beide zur Nisshinbo-Gruppe gehören.
(Bild: Nisshinbo Micro Devices)

Im SSOP-20-BE-Package verbaut, liefert Nisshinbo Micro Devices einen 3-Phasen-BLDC-Motor-Controller-IC der Serie NA7200BE aus, welcher für allgemeine Zwecke wie Lüftermotoren und andere kleine BLDC-Motoren geeignet ist.

Der vielseitige NA7200BE bietet eine Reihe von Funktionen, die den Entwurf einer funktionsreichen Schaltung zur Ansteuerung von BLDC-Motoren unterstützen. Ein breiter Betriebsspannungsbereich von 6,3 bis 36 V ermöglicht den Einsatz von sowohl beliebiger batteriebetriebener als auch anderer Motoranwendungen. Der IC erfordert die Nutzung von

Um die Schaltung zu vervollständigen, sind externe MOSFETs zur Ansteuerung des Motors erforderlich. Zusätzliche Hallsensoren oder Sensor-ICs bestimmen die Rotorposition, um die Ausgänge des Controllers auf die nächste geeignete Kommutierungsposition zu setzen.

Die Drehzahl wird durch Anlegen einer Gleichspannung oder eines PWM-Signals an den VERR-Pin gesteuert. Darüber hinaus kann die Drehzahl mit dem dafür vorgesehenen FG-Ausgang gemessen werden. Ein weiterer FR-Eingang ist vorhanden, um die vorgesehene Drehrichtung auf vorwärts oder rückwärts einzustellen.

Was die Sicherheitsfunktionen betrifft, so wird ein Blockierschutz aktiviert, wenn die Motorwelle für eine bestimmte Zeit blockiert ist. Dieser Schutz wird nach einer bestimmten Zeit automatisch aufgehoben und durch einen externen Kondensator spezifiziert. Die Schnellstartfunktion ermöglicht die manuelle Rückstellung des Blockierschutzes und die schnelle Rückkehr in den Ausgangszustand, die durch das Halten des Eingangs VERR auf Low gesteuert wird.

Neben den Sicherheitsfunktionen sind auch Schutzschaltungen implementiert. Es gibt eine thermische Abschaltung, die ausgelöst wird, wenn die Chiptemperatur 180 °C überschreitet. Außerdem verfügt der NA7200BE über eine Überstromerkennung, gemessen durch einen externen Messwiderstand und ein Under Voltage Lockout, welches den Chip abschaltet, sobald die Betriebsspannung unter 5,5 V fällt. (mr)
