3D-ECAD-Software analysiert Luft- und Kriechstrecken auf PCBs

Thomas Krebs *

Anbieter zum Thema

Leiterplatten einer elektromechanischen Konstruktion, die höhere Spannungen tragen, unterliegen strengen Vorgaben zu Kriech- und Luftstrecken. Software-Simulation macht mögliche Konflikte sichtbar.

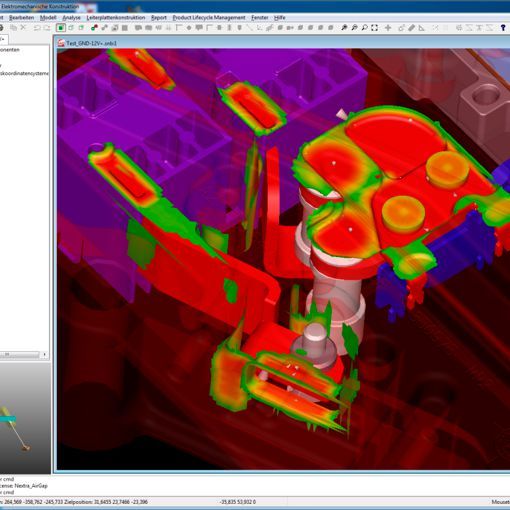

Die Analyse-Software NEXTRA bestimmt die Abstände zwischen allen Leitungselementen und sorgt für die Einhaltung technischer und gesetzlicher Vorgaben.
Die Analyse-Software NEXTRA bestimmt die Abstände zwischen allen Leitungselementen und sorgt für die Einhaltung technischer und gesetzlicher Vorgaben.
(Bild: Mecadtron)

Es gibt eine Vielzahl von Design-Vorschriften, die für spezifische Anwendungsgebiete unterschiedliche Varianten von Richtlinien und Methoden erlauben. Jedoch sind fundamentale Prinzipien erkennbar, die ein grundlegendes Konzept zur Überprüfung sinnvoll erscheinen lassen. Die bislang in der Industrie eingesetzten Überprüfungsmethoden sind rein heuristisch und weitgehend manuell ausgeprägt.

Während in der Mechanikkonstruktion dreidimensionales Entwickeln üblich ist, verwendet das Elektronik-Design überwiegend ein zweidimensionales ECAD-System. Gegenüber Kopplungen, die eine mehr oder weniger leistungsfähige Verbindung zwischen ECAD- und MCAD-Software herstellen, fügt die modulare Design-Umgebung Nextra (Hersteller Mecadtron) alle Funktionalitäten von Mechanik- und Elektronik-Systemen zu einem Gesamtsystem zusammen. Dadurch lassen sich die Funktionen beider Anwendungsbereiche ohne Einschränkungen auf ein CAD-Modell anwenden.

Bildergalerie

Die beiden Teilmodelle 3-D-Geometrie und elektronisches Modell sind im Entwurf absolut gleichwertig, sodass ein exaktes, dreidimensionales elektronisches Modell eines Produktes erzeugt werden kann, das sich schließlich für konstruktive, analytische und fertigungsrelevante Untersuchungen nutzen lässt.

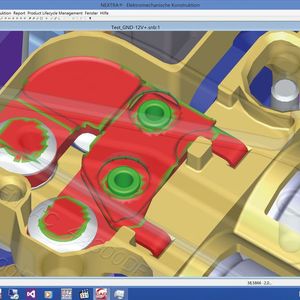

Das NEXTRA-Modul zur Luftstrecken-Analyse untersucht Leiterplatten-Layouts und deren mechanische Umgebung zur Einhaltung von Mindestabständen zwischen Strom leitenden Elementen, die zur Zertifizierung technischer oder gesetzlicher Vorgaben nötig sind. Das Luftstrecken-Analysemodul kommt auch bei der Validierung elektromechanischer Baugruppen zur Überprüfung technischer oder gesetzlicher Vorgaben zur Anwendung.

Die Software erkennt die technischen Risiken

Speziell bei Hochstrom- und Hochspannung-Leiterplatten spielt die Einhaltung von Mindestabständen zwischen metallisch leitenden Elementen des Gehäuses und stromführenden Elementen der Leiterplatte eine wichtige Rolle. 2-D-PCB-Layout-Systeme berücksichtigen keine Abstände von Schaltungskomponenten und mechanischen Gehäuseelementen. Diese Einschränkungen werden durch das NEXTRA-Analysemodul Luftstrecke gelöst. Es bestimmt präzise alle Abstände zwischen leitenden Elementen auf der Leiterplatte und dem Gehäuse.

Durch Erkennung leitender Elemente der Leiterplatte und steuerbarem Detaillierungsgrad von elektronischen Komponenten lassen sich Unterschreitungen, die ein technisches Risiko darstellen, identifizieren. Die Vorgabe von Minimalabständen ermöglicht es problematische Details einzugrenzen und diese genauer zu überprüfen.

Die Analyse der Luftstrecken innerhalb elektromechanischer Baugruppen ist für bestimmte Leiterplatten technisch oder gesetzlich geregelt. Zur Zertifizierung von branchenspezifischen Anforderungen ist die Überprüfung der Luftstrecken durch Institute (etwa VDE) vorgegeben. Das NEXTRA-Modul zur Kriechstrecken-Analyse ermöglicht die automatische Untersuchung von Leiterplatten-Layouts auf Einhaltung von Mindestabständen zwischen den Schaltkreisen.

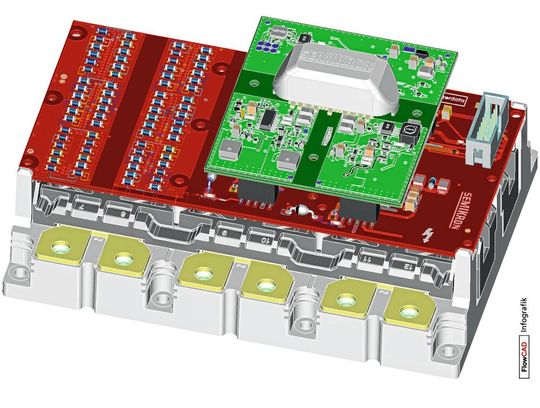

Komplexe Hochstrom-Leiterplatte an einem Power-Modul mit Treiber, auf der Kriechstrecken nach Vorgaben gesucht werden müssen.
Komplexe Hochstrom-Leiterplatte an einem Power-Modul mit Treiber, auf der Kriechstrecken nach Vorgaben gesucht werden müssen.
(Bild: FlowCAD)

Speziell bei Hochstrom- und Hochspannungsleiterplatten spielt die Einhaltung von Mindestabständen zwischen Stromkreisen eine herausragende Rolle. 2-D-PCB-Layout-Systeme berücksichtigen keine Abstände von Schaltungselementen, die über Leiterplattenlagen hinweg entstehen. Diese Einschränkungen werden durch das Kriechstrecken-Analysemodul beseitigt. Durch Zuordnung der Leitungselemente zu Netzen und Stromkreisen lassen sich Unterschreitungen frühzeitig identifizieren.

Durch Vorgabe von Minimalabständen ist es dem Anwender möglich, problematische Details einzugrenzen und diese anschließend genauer zu überprüfen. Die Übernahme von Netzklassen aus 2-D Leiterplatten-Layout-Systemen automatisiert die Definition von Stromkreisen und die Festlegung deren Mindestabstände in NEXTRA.

Aus den zahlreichen Schritten, die bislang für die Konstruktion einer Leiterplatte und ihre Integration in den mechanischen Kontext nötig waren, wird mit der Software NEXTRA ein einziger. Das macht es möglich, mit sämtlichen Konstruktionselementen vollständig in einer dreidimensionalen Umgebung zu arbeiten. Vorteile: Kollisionen und Layout-Fehler lassen sich von Anfang an vermeiden, eine optimierte Konstruktionsarbeit führt direkt zu einer verbesserten Produktqualität.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Dem Konstrukteur stehen alle Funktionen zur Verfügung, die er aus der zweidimensionalen Leiterplattenkonstruktion kennt: Board-Generierung, Auswahl und Platzierung der Bauelemente mit Hilfe integrierter und externer Bauteil-Bibliotheken, Entflechtung und Design Rule Checks, Visualisierung, Modellierung und Generierung der Fertigungsdaten.

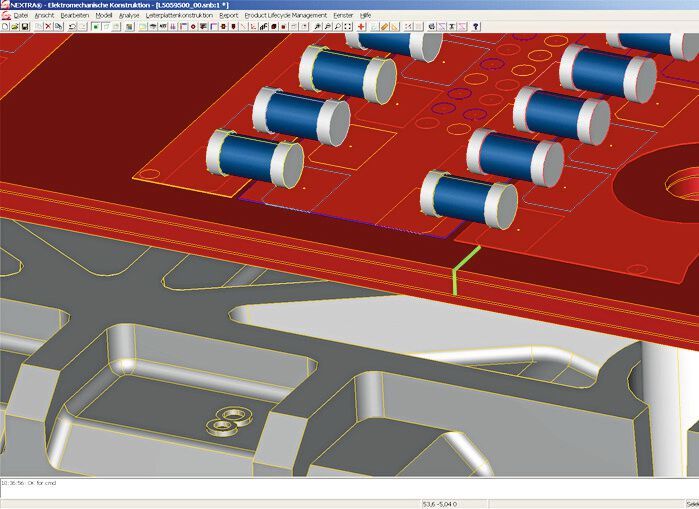

Die Software NEXTRA wird in die bestehende EDA-Arbeitsumgebung des Anwenders über Schnittstellen für Netzliste, Bibliotheken, Autorouter, Autoplacer und 2D-Layoutsysteme integriert.
Die Software NEXTRA wird in die bestehende EDA-Arbeitsumgebung des Anwenders über Schnittstellen für Netzliste, Bibliotheken, Autorouter, Autoplacer und 2D-Layoutsysteme integriert.
(Bild: FlowCAD)

Damit empfiehlt sich NEXTRA für alle Einsatzgebiete, in denen an die Konstruktion der elektronischen Schaltungsträger hohe geometrische Anforderungen gestellt werden wie beispielsweise bei Miniaturisierungen, flexiblen Leiterplatten und Spritzguss-Schaltungsträgern. Doch auch die Arbeit an konventionellen, planaren Leiterplatten, die in räumlich unkritischen Bereichen zum Einsatz kommen, wird durch die dreidimensionale Darstellung der Leiterplatten und die intuitive Benutzerführung von NEXTRA rationalisiert.

Insbesondere die Arbeit mit einer hohen Anzahl von Lagen vereinfacht die Software deutlich, da sie die exakte dreidimensionale Gestalt aller Lagen zum Aufbau der Leiterplatte berücksichtigt. Dabei ist es völlig unerheblich, welche Bauelemente-Technologie (oberflächenkontaktiert/THT oder durchkontaktiert/SMT) zum Einsatz kommt.

* Dr.-Ing. Thomas Krebs ist Gründer und Entwicklungsleiter der Mecadtron, Nürnberg.
