Präzise Strommessungen durch Hightech-Shunts

Automotive-qualifiziert Präzise Strommessungen durch Hightech-Shunts

16.04.2025 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Überall, wo Ströme gemessen werden, kommen Shunts zum Einsatz. Zwei neue Modelle des japanischen Spezialisten Susumu eröffnen neue Möglichkeiten in anspruchsvollen Anwendungsbereichen.

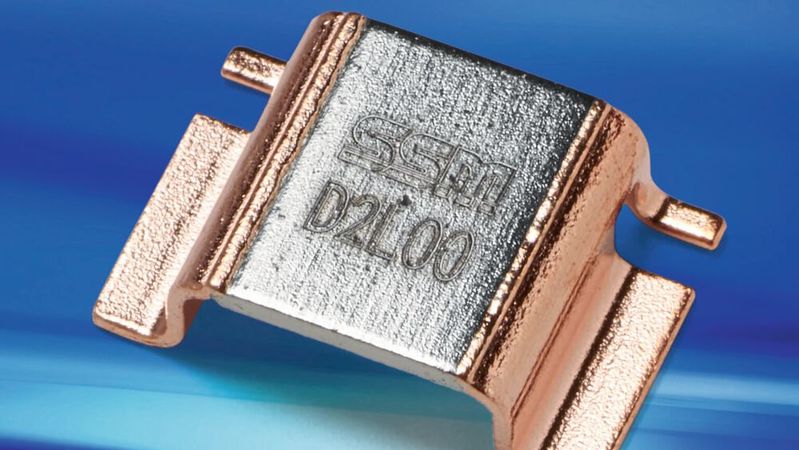

Die Shunts der Serien MSRPF2726 und MSRPF4026 erfüllen die Anforderungen des Automotive-Standards AEC-Q200.(Bild: Susumu Deutschland GmbH) — Die Shunts der Serien MSRPF2726 und MSRPF4026 erfüllen die Anforderungen des Automotive-Standards AEC-Q200.
(Bild: Susumu Deutschland GmbH)

Die Strommess-Widerstände der Serien MSRPF2726 und MSRPF4026 wurden für hohe Genauigkeit und zuverlässige Ergebnisse entwickelt. Mit ihrer engen Toleranz von bis zu ±0,5 % stellen sie stets exakte Messungen sicher. Hergestellt im hochpräzisen Elektronenstrahl-Schweißverfahren unter Verwendung innovativer Widerstandslegierungen, machen sie eine Feinjustierung durch Trimmung überflüssig. Damit sind diese Widerstände auch frei von unerwünschten Nebeneffekten wie thermischen Hotspots und Einschränkungen bei der Stromtragfähigkeit. Die verwendeten Materialien sorgen für eine hohe Temperaturstabilität: Bei den Ausführungen mit Widerstandswerten zwischen 3 mΩ und 5 mΩ beträgt der Temperaturkoeffizient (TCR) maximal ±75 ppm, bei Ausführungen von 1 mΩ bis 2 mΩ sogar nur ±50 ppm. Die Shunts sind mit vier Terminals ausgestattet – je zwei für den Stromanschluss und zum Abgreifen des Messwerts. Der Unterschied zwischen den Versionen MSRPF2726 und MSRPF4026 besteht in der Ausführung dieser Pins.

Die Shunts der Serien MSRPF2726 und MSRPF4026 erfüllen die Anforderungen des Automotive-Standards AEC-Q200. Damit sind sie ideal für den Einsatz in der Elektromobilität – sei es im Rahmen von Batteriemanagementsystemen (BMS), Invertern für die Antriebsmotoren oder DC/DC-Wandlern. Weitere lohnende Zielanwendungen finden sich in Instrumentierung, Medizintechnik und Präzisions-Stromversorgungen. (mr)

(ID:50392963)
