Mit dem MOTIX-Kit zur Ansteuerung von 12-V-Elektromotoren offeriert Infineon ihre Systemlösung zum Ausprobieren, vormontiert mit allem, was zur Evaluierung nötig ist.

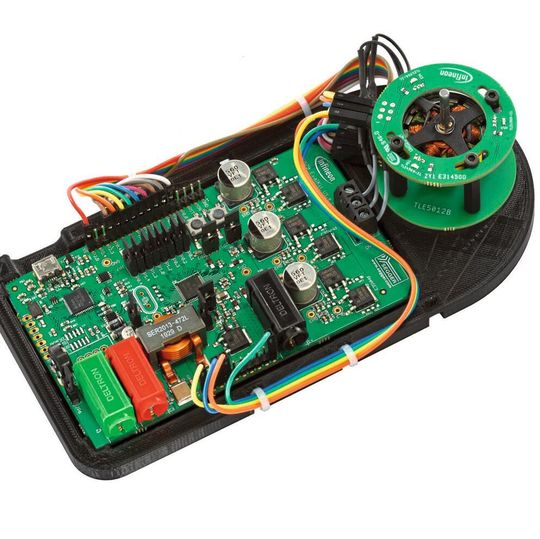

Motor Control Kit: Alle Bauteile sind in einem 3D-gedruckten Gehäuse montiert und bereit für die Evaluierung.
(Bild: Infineon)
Vormontiert ist ein Chip-Satz in Kombination mit einer vorgeflashten Beispiel-Software sowie ein BLDC-Motor. Angeschlossen werden muss lediglich eine Stromversorgung. Damit soll ein schnelles Prototyping und eine rasche Evaluierung von Motorsteuerungen für Niederspannung ermöglicht werden. Als typische Anwendungen werden Hilfspumpen, Lüfter und HLK-Gebläse genannt, generell auch alle Anwendungen, die Niederspannungs-BLDC-Motoren mit drei Phasen verwenden.
Als Teil des TLE9879 EVALKIT enthält das Motorsteuerungs-Kit den Bausteinen TLE9879QXA40 nebst Winkel- (XENSIV TLE5012B-E1000) und Hall-Sensor-Platinen (XENSIV TLE4968-1L) in Kombination mit einem 3-phasigen BLDC-Motor. Alle Komponenten sind in einem 3D-gedruckten Gehäuse montiert und bereit für die Evaluierung. Die gebräuchlichsten Arten von Algorithmen für die Motorsteuerung, sowohl die sensorlose Version als auch Hall- und/oder Winkelsensoren und die Blockkommutierung bzw. feldorientierte Steuerung sind in dem vorgefertigten Beispielcode implementiert. Damit kann der Entwickler je nach Anwendung den am besten geeigneten Algorithmus vergleichen und auswählen.
Ergänzend zum Evaluation Kit gibt es eine vollständige und kostenlose Tool-Kette zur Software-Evaluierung mit vielen Software-Beispielen sowie mehrere Applikationsberichte. Eine Online-Schulungsreihe zu den Grundlagen der Motorsteuerung in Automobilanwendungen zeigt die unterschiedlichen Design-Herausforderungen.
