Intelligente Stromnetze Monitoring-Lösung für Stromnetze

In smarten Zeiten, in denen die Anforderungen an die Energieverteilung und -überwachung stetig steigen, wird die Notwendigkeit einer fortschrittlichen und flexiblen Infrastruktur immer deutlicher. Die zunehmende Digitalisierung und Netzinfrastruktur fordert innovative Lösungen, die nicht nur einen zuverlässigen Schutz bieten, sondern auch eine intelligente Überwachung und Steuerung des Energieflusses ermöglichen.

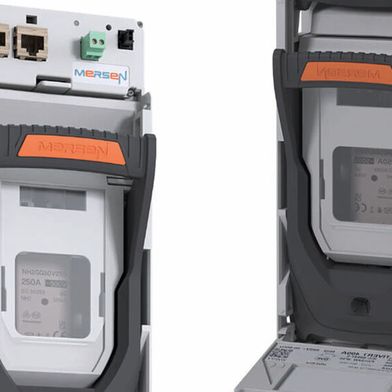

Um alle Anforderungen von Netzbetreibern und Industrie für die Energieverteilung in Netz- und Trafostationen, Kabelverteilerschränken und Niederspannungsverteilern zu erfüllen, stellt Mersen mit ProGrid, seinen innovativen und modularen Sicherungslasttrennschalter vor.

Die Lösung ist eine neue Generation von elektrischen Schutzgeräten, die für den Schutz, die Überwachung, die Erkennung und die Meldung von Ereignissen im Niederspannungsnetz entwickelt wurden. Sie basieren auf dem NH-Sicherungslasttrennschalter und ermöglichen die Digitalisierung der Netzinfrastruktur.

Hierzu stellte Mersen drei verschiedene Lösungen vor:

• ProGrid, einen eigenständige Sicherungslasttrennschalter zum Schutz des Umspannwerks vor Überstrom und zur Unterbrechung des Stromflusses.

• ProGrid Smart, die intelligente Lösung zur Überwachung des Energieflusses, die von Standard auf Smart umgerüstet werden kann.

• ProGrid SmartStation, die intelligente Komplettlösung zur Überwachung der gesamten Umgebung (Transformatortemperatur, Luftfeuchtigkeit, usw.), um eine vollständige Digitalisierung von Umspannwerken und Verteilerschränken zu ermöglichen und eine vollständige Kontrolle des Netzes zu gewährleisten.

Der Schutz des Anwenders steht im Vordergrund

Bei dem einzigartigen Schaltmechanismus werden die NH-Sicherungsmesser zuerst von den Sicherungskontakten auf beiden Seiten in paralleler Übersetzung freigegeben, um eine bessere Lichtbogenunterbrechung zu erreichen. Die vollständige Bewegung ist sicherer als andere Lösungen, da sie dem Benutzer beim vollständigen Öffnen der Sicherungsabdeckungen einen Kontaktschutz nach IP20 gewährleistet. Parkpositionen für Wartungsarbeiten und Vorhängeschlösser in der offenen, geschlossenen und Parkposition machen diesen Sicherungslasttrennschalter zum sichersten auf dem Markt. Die Montage erfolgt durch direkte und sichere Befestigung an stromführenden Sammelschienen.

Smarte Lösung zur Überwachung des Energieflusses

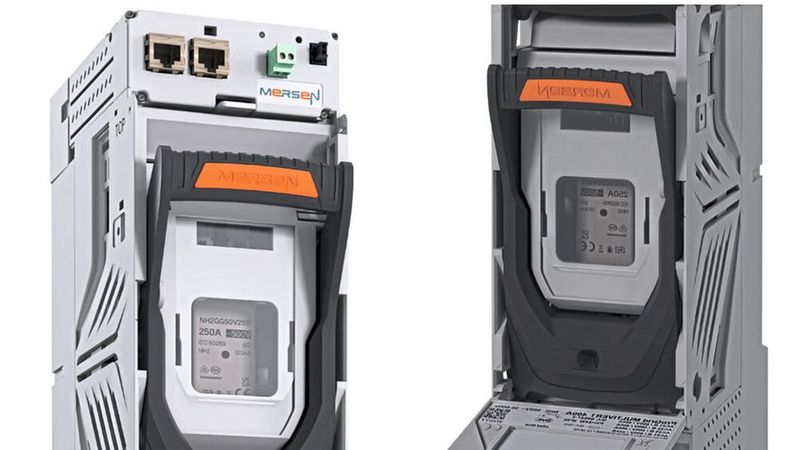

Die Smart-Ready-Version des NH-Sicherungslasttrennschalters ermöglicht es, von einer Stand-Alone-Konfiguration auf eine smarte Konfiguration umzurüsten, wodurch die Überwachung von Energieflüssen sowie Sicherungs- und Temperaturmessungen für verbesserte Sicherheit und Wartung ermöglicht werden. Diese Version ist mit einem Modbus-RTU-Smart-Modul ausgestattet, das sowohl in neuen Anlagen von oben als auch in bestehenden Anlagen von unten integriert werden kann, um eine bessere Überwachung und Steuerung zu gewährleisten.

Der Sicherungslasttrennschalter mit dieser Zusatzausstattung zeichnet sich durch ein kompaktes Design aus, das die gleiche Grundfläche wie herkömmliche NH-Sicherungslasttrennschalter hat. Dies macht ihn besonders geeignet für den Einsatz in bestehenden Schaltanlagenfeldern. Darüber hinaus unterstützt das Modul Wartungsarbeiten, wie zum Beispiel Fehlerortungsprüfungen, durch seine einfache Einsetz- und Entfernbarkeit.

Diese smarte Version des Sicherungslasttrennschalters bietet die Möglichkeit, traditionelle Sicherungsanlagen auf eine intelligentere Ebene zu heben. Durch integrierte Sensoren wird ein direkter Zugriff auf Energie- und Zustandsdaten in Echtzeit ermöglicht, ohne dabei eine direkte Verbindung zum Sammelschienensystem zu benötigen.

Digitalisierung von Trafostationen

Die ProGrid SmartStation stellt eine modulare Digitalisierungslösung für Trafostationen dar, die darauf abzielt, eine umfassende Kontrolle über das Stromnetz zu ermöglichen. Durch ein Upgrade des ProGrid-Sicherungslasttrennschalters lässt sich diese zu einer SmartStation erweitern, die speziell auf die Digitalisierungsbedürfnisse des Stromnetzes ausgerichtet ist. Die Kombination des Sicherungslasttrennschalters mit zusätzlichen modularen Messgeräten und Sensoren ermöglicht die Einrichtung eines vollständigen Überwachungssystems für Mittel- und Niederspannungstransformatorstationen.

Die SmartStation bietet eine Vielzahl von Sensoren, die den Energiefluss, den Zustand der Installation sowie Umgebungswerte wie die Außentemperatur und den Transformatorstatus erfassen. Die Verbindung der Geräte mit dem Überwachungssystem erfolgt über Modbus RTU oder Modbus TCP/IP, was eine offene und standardisierte Kommunikation ermöglicht. Betreiber können so direkt auf die erfassten Daten zugreifen, was die Erkennung von Wartungsbedarf, sei es präventiv oder kurativ, erleichtert.

Bei der Entwicklung des ProGrid-Angebots hat Mersen eng mit führenden Netzbetreibern in Deutschland und anderen europäischen Ländern zusammengearbeitet, um sie bei ihren täglichen Herausforderungen zu unterstützen. Das Ergebnis ist, dass die Module ideal geeignet sind, um intelligente Niederspannungsnetzbetreiber in die Lage zu versetzen, ihre Verteilnetze effizient anzupassen, Flexibilität zu gewinnen und neue und wachsende Lasten und Stromquellen wie PV-Paneele, EV-Ladestationen und Wärmepumpen effizient auszugleichen.  (mr)
