Platzsparende SJ-MOSFETs Kleiner und kompakter als vorherige SJ-MOSFETs: Neue Reihe von Rohm

Von Susanne Braun 2 min Lesedauer

Anbieter zum Thema

ROHM Semiconductor GmbH

Stromversorgungen für Pumpen, Beleuchtungen und Elektromotoren sollen im besten Fall immer kleiner werden. Gleiches gilt auch für die MOSFETs, die idealerweise kompakt und flach ausfallen. Um diesen Ansprüchen gerecht zu werden, hat Rohm eine neue Produktreihe von 600-V-SJ-MOSFETs vorgestellt.

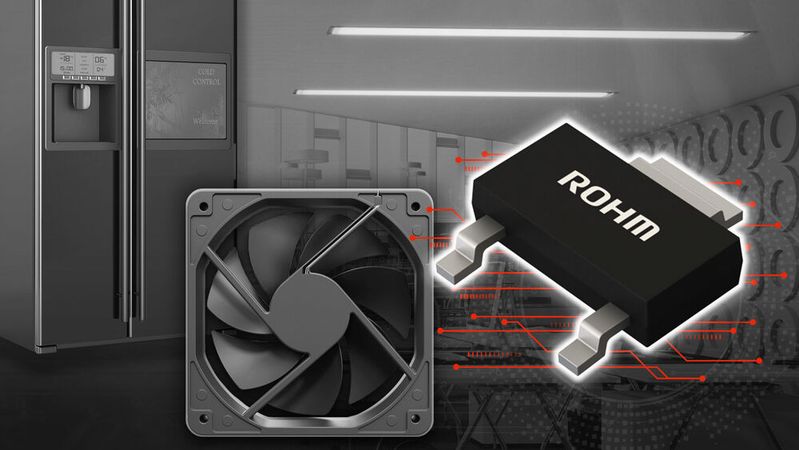

Rohm stellt eine neue Reihe von SJ-MOSFETs mit weniger Grundfläche und Höhe vor.(Bild: Rohm)
Rohm stellt eine neue Reihe von SJ-MOSFETs mit weniger Grundfläche und Höhe vor.
(Bild: Rohm)

MOSFETs spielen eine Schlüsselrolle in der Elektronik, insbesondere in der integrierten Schaltungstechnik, Leistungselektronik und in anderen Anwendungen, um elektrische Signale zu verstärken oder zu schalten. Für einen Schaltvorgang sind sie unerlässlich. Weil Stromversorgungen für Beleuchtungen und elektrische Antriebe für Pumpen im Idealfall immer kompakter werden, um den Trends der Elektrotechnik gerecht zu werden, sind ebenfalls kleine und flache MOSFETs vonnöten.

Im Vergleich zu herkömmlichen MOSFETs verfügen Super-Junction-MOSFETs über eine optimierte Anordnung von dotierten Bereichen im Halbleitermaterial. Diese spezielle Struktur ermöglicht eine bessere Steuerung des elektrischen Feldes und eine effizientere Verteilung der elektrischen Ladung.

Bildergalerie

Bislang stellte es für die Entwickler allerdings eine Herausforderung dar, die Größe von Super-Junction-MOSFETs zu reduzieren und dabei gleichzeitig einen Kompromiss zwischen hoher Durchbruchspannung und niedrigem Einschaltwiderstand zu finden. Rohm stellt jetzt eine neue Reihe von Super-Junction-MOSFETs mit einem kleineren und flacheren Formfaktor vor.

Fünf Modelle für Stromversorgung und mehr

Mit den Modellen R6004END4, R6003KND4, R6006KND4, R6002JND4 und R6003JND4 stehen fünf kompakte 600-V-Super-Junction-MOSFETs im SOT-223-3-Gehäuse zur Verfügung. Dsessen Maße fallen mit 6,50 mm x 7,00 mm x 1,66 mm im Vergleich zum konventionellen TO-252-Gehäuse (6,60 mm x 10,00 mm x 2,30 mm) spürbar geringer aus. Somit wurde die Grundfläche um 31 Prozent reduziert, die Höhe um 27 Prozent – ideal also für kleinere und flachere Anwendungen. Das Layout ist dabei gleichgeblieben, was die Montage auf bestehenden Leiterplatten ohne Anpassungen ermöglicht.

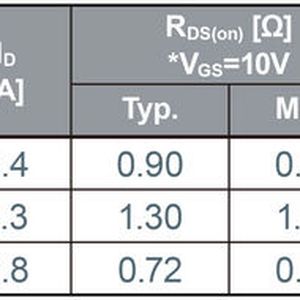

Die Ingenieure von Rohm zu den möglichen Anwendungsbereichen: „Aufgrund ihrer charakteristischen Merkmale sind drei der Modelle für kompakte Stromversorgungen optimal. Der R6004END4, der sich durch sein geringes Rauschen auszeichnet, eignet sich für Anwendungen, wo das Rauschverhalten entscheidend ist. Daneben sind der R6003KND4 und der R6006KND4, die mit hoher Geschwindigkeit schalten können, ideal für Geräte, die einen verlustarmen Betrieb mit hohem Wirkungsgrad erfordern. Der R6002JND4 und der R6003JND4 nutzen die proprietäre PrestoMOS-Technologie, um Schaltverluste durch eine kürzere Sperrverzögerungszeit (Reverse Recovery-Zeit, trr) deutlich zu verringern, wodurch sie sich gut für elektrisch angetriebene Geräte eignen.“

Auf der Webseite von Rohm finden Sie die technischen Dokumente, Anwendungshinweise sowie SPICE-Simulationsmodelle zur neuen MOSFET-Reihe. (sb)
