Die SLIMDIP-Familie ist die neueste Serie der DIPIPM-Bausteine für eine Motorleistung von 0,4 kW und 1,5 kW. Integriert sind optimierte IGBT- und FWDi-Chips sowie High- und Low-side-Treiber.

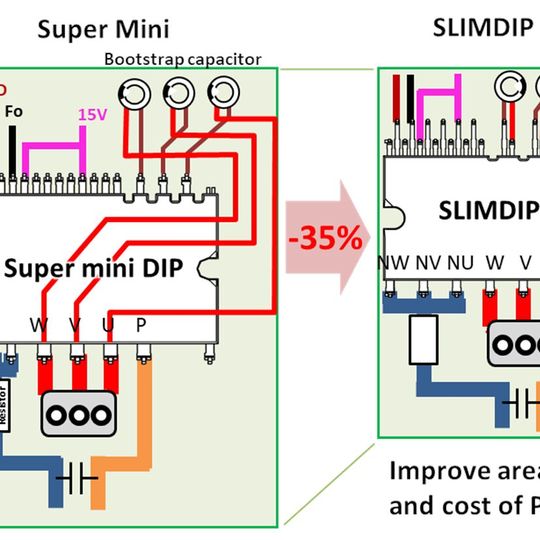

Bild 1: Besonderen Wert wurde auf einen reduzierten Platzbedarf und ein optimiertes Pin-Layout gelegt.
(Bild: Mitsubishi Electric)
Im Segment der Haushaltsgroßgeräte, etwa Waschmaschinen, haben sich Intelligente Power Module (IPM) als präferierte Lösung etabliert. Die Gründe hierfür sind vielfältig und in den gestiegenen Anforderungen an die Antriebstechnik zu finden. So müssen Antriebe heutzutage strengere Vorschriften in Bezug auf Effizienz, Geräuschentwicklung und Zuverlässigkeit bei gleichzeitig optimierten Systemkosten erfüllen. Mitsubishi Electric hat diesen Bedarf früh erkannt und das DIPIPM-Konzept 1997 der Weltöffentlichkeit auf der PCIM in Nürnberg vorgestellt und seitdem kontinuierlich die Innovation in diesem Bereich vorangetrieben.
Die SLIMDIP-Familie ist die neueste Serie der DIPIPM-Bausteine für die Durchsteckmontage. Es wurde besonderer Wert auf einen reduzierten Platzbedarf und ein optimiertes Pin-Layout bei der Entwicklung dieser Modulreihe gelegt. Die zurzeit verfügbare SLIMDIP-Serie umfasst Module für eine Motorleistung von 0,4 kW (SLIMDIP-S) und 1,5 kW (SLIMDIP-L).
Bildergalerie
Diese SLIMDIP-Module bestehen aus sechs rückwärtsleitenden IGBTs (RC-IGBT), einem High-Side-Treiber, einem Low-Side-Treiber und drei Bootstrap-Dioden mit strombegrenzenden Widerständen. Eine direkte Ansteuerung mit der Regelungs-Hardware ist dank der Bootstrap-Dioden und einem in den High-Side-Treiber integriertem Level Shifter möglich, ohne dass eine galvanische Isolation der High-Side nötig ist.
Auch wird dadurch nur eine einzige gemeinsame Spannungsversorgung für die Low- und High-Side benötigt. Alle Chips sind direkt auf den Leadframe angebracht, der Verzicht auf ein separates PCB, welches in das Modul gegossen wird, ermöglicht eine marktführend erreichbare Lebensdauer. Bild 2 zeigt die benutzte Topologie in einem SLIMDIP-Modul.
Stand der Technik ist eine sensorlose Regelung des Hauptantriebs von Weißer Ware. Aus diesem Grund sind alle drei Emitter der Low-Side-Schalter zugänglich (Open-Emitter), um so eine unabhängige Strommessung der drei Motorphasen unter der Benutzung von Shunt-Widerständen zu ermöglichen. Die Ausgangssignale der Strommessung können für die interne Kurzschlusserkennung benutzt werden, um zu vermeiden, dass die IGBTs außerhalb ihrer SCSOA (Short-Circuit Safe Operation Area) betrieben werden. Zum Schutz gegen Übertemperatur ist ein Temperatorsensor integriert, der sowohl eine automatische Abschaltung des Moduls als auch einen analogen, linearen Temperaturausgang zur Zustandsüberwachung ermöglicht.
Alle SLIMDIP-Module werden am Ende der Produktionslinie auf ihre statischen elektrischen Eigenschaften getestet. Zusätzlich durchläuft jedes einzelne Modul einen funktionalen Test an einer induktiven Last. Die Ergebnisse werden in einem individuellen Testbericht aufgezeichnet.
Als neu entwickeltes SLIMDIP-W ist dieser Baustein eine schnell schaltende Variante des bereits verfügbaren SLIMDIP-L, um dem gestiegenen Bedarf nach Motorumrichtern mit verringerten Lärmemissionen zu begegnen. Mit dem Hintergrund, dass Waschmaschinen oft im unmittelbaren Wohnraum zu finden sind, ist ein niedriger Geräuschpegel erforderlich. Dies kann unter anderem mit Schaltfrequenzen des Inverters oberhalb des hörbaren Bereichs erfolgen. Für Haushaltsgeräte, die innerhalb der EU vertrieben werden, ist das sogenannte Energie-Label verpflichtend. Anhand dieses Labels kann der Endverbraucher einfach ein energiesparendes und leises Modell wählen.

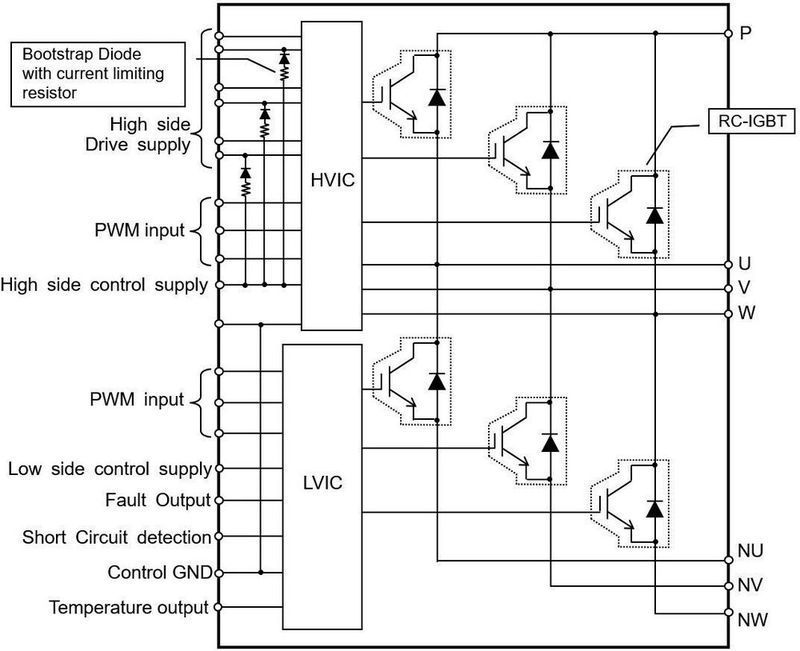

Bild 2: Die Topologie in einem SLIMDIP-Modul.
(Bild: Mitsubishi Electric)
Trends im Bereich des vernetzten Smart Home verlangen von einem Hardware-Designer, dass neue Produktgenerationen kosteneffizient in immer kürzeren Abständen entwickelt und getestet werden müssen. Besonders im Bereich der Haushaltsgeräte erfüllt das SLIMDIP-W diese Anforderungen.
Einer der Hauptgründe für die Kompaktheit und Kosteneffizienz ist die Integration von RC-IGBTs in das Modul. Mit einer Sperrspannung von 600 V und einer Isolationsfestigkeit des thermischen Interface-Materials von 2 kVrms ist das SLIMDIP-W für einphasig angeschlossene Umrichter geeignet, die nicht nur in Haushaltsgeräten, sondern auch in Lüftern und Pumpen Verwendung finden.
Die Unterschiede zwischen SLIMDIP-L und SLIMDIP-W
Die Entwicklung des schnellschaltenden SLIMDIP-W erforderte eine Anpassung auf Chip-Ebene der bewährten RC-IGBTs aus dem SLIMDIP-L. Mit dem gleichen Stromrating wie das SLIMDIP-L wurde ein optimierter Punkt für hohe Schaltgeschwindigkeiten auf der VCE,sat/Eoff-Kurve ausgewählt, sodass die Gesamtverluste für hohe Schaltfrequenzen niedrig sind. Zusätzlich wurde der Gate-Treiber für schnelle Schaltgeschwindigkeiten entsprechend angepasst.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.

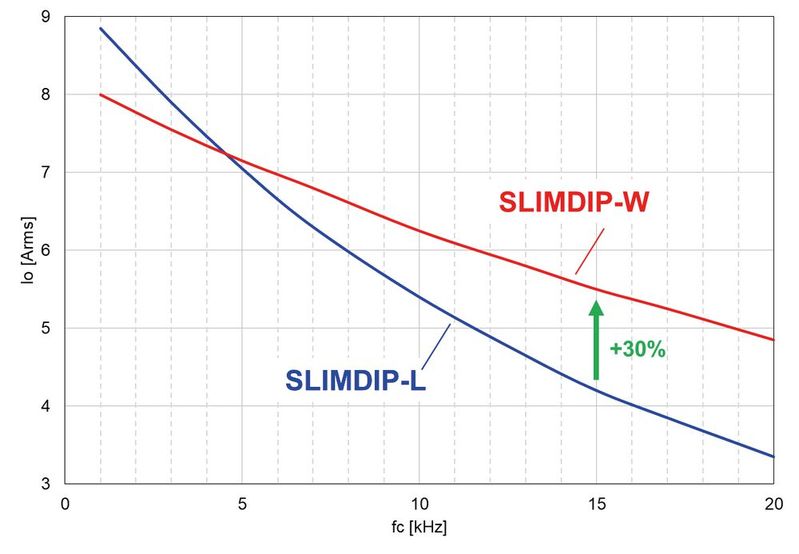

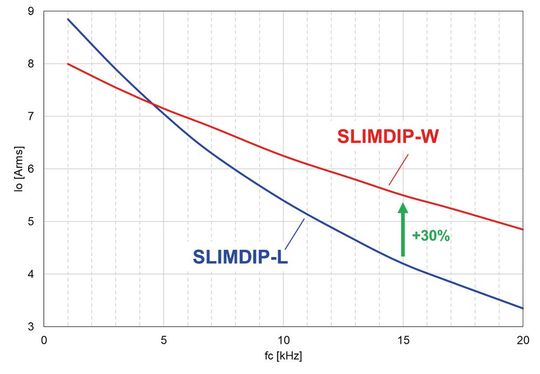

Bild 3: Maximal erlaubter Ausgangsstrom über die Frequenz (Vcc=300 V, VD=VDB=15 V, P.F=0,8, fo=60 Hz, Tj=125 °C Tc=100 °C, 3-Phasen-Modulation).
(Bild: Mitsubishi Electric)
SLIMDIP-L und SLIMDIP-W sind komplett pin-kompatibel, dadurch wird ein Einsatz des SLIMDIP-W in vorhandenen Leiterplatten für das SLIMDIP-L ohne Anpassungen ermöglicht. Die thermische Auslegung muss nur moderat angepasst werden, sodass SLIMDIP-W denselben Typ an Isolationsschicht im Modul verwendet wie die Version SLIMDIP-L.
Bild 3 zeigt einen signifikanten Anstieg im maximal erreichbaren Ausgangsstrom bei höheren Schaltfrequenzen und Sinusmodulation. Bei gleichbleibenden Applikationsbedingungen, erlaubt das Leistungsmodul SLIMDIP-W einen 30% höheren Ausgangsstrom bei einer Schaltfrequenz von 15 kHz. Für niedrige Schaltfrequenzen ist das Modul SLIMDIP-L zu bevorzugen.

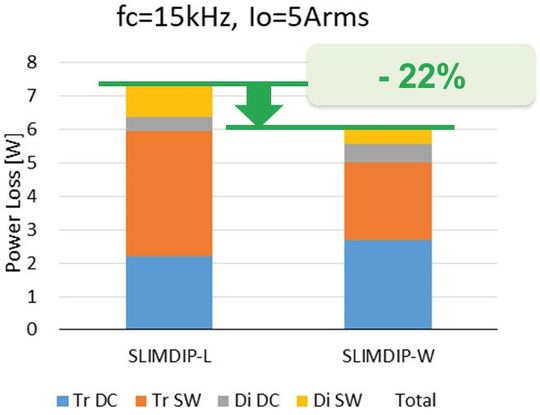

Bild 4: Simulation der Verlustleistung beim Modul SLIMDIP-L und SLIMDIP-W (Vcc=300 V, VD=VDB=15 V, P.F=0,8, fo=60 Hz, Tj=125 °C, 3-Phasen-Modulation).
(Bild: Mitsubishi Electric)
Die Unterschiede in den Verlusten können anhand von Bild 4 erklärt werden. Bei den gewählten Applikationsbedingungen hat das SLIMDIP-W höhere Leitverluste, aber niedrigere Schaltverluste als das SLIMDIP-L. In Summe sind die Gesamtverluste des SLIMDIP-W geringer als des SLIMDIP-L unter den angenommenen Bedingungen.

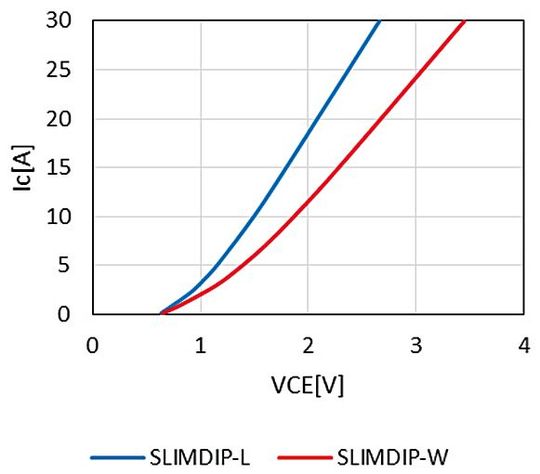

Bild 5: Vergleich der statischen Leiteigenschaften für die Module L und W.
(Bild: Mitsubishi Electric)
Hintergrund ist der Trade-off zwischen Leit- und Schaltverlusten, der für eine bestimmte Schaltfrequenz optimiert werden kann. Mit dem Design-Ziel, dass der Umrichter einen geringen Schallpegel im hörbaren Bereich aufweisen soll, werden höhere Schaltfrequenzen bevorzugt. Bild 5 und Bild 6 zeigen die statischen Leiteigenschaften und die Schaltverluste für beide Module, wodurch die höheren Leit- aber niedrigeren Schaltverluste im Falle des SLIMDIP-W verdeutlicht werden.

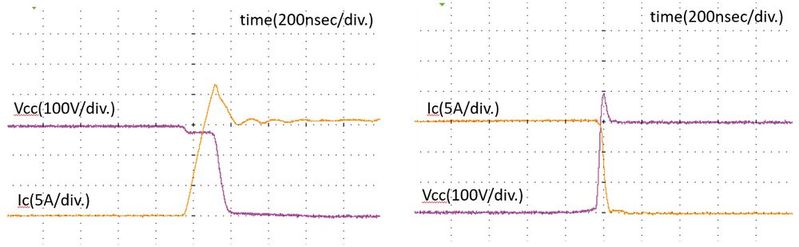

Bild 7: Das Package-Design der SLIMDIP-Serie liefert einen sauberen Ein- und Ausschaltvorgang (die Schaltkurven für Phase U, N-Seite).
(Bild: Mitsubishi Electric)
Höhere Schaltgeschwindigkeiten gehen einher mit steileren Schaltflanken. Hierdurch beeinflussen parasitäre Induktivitäten und Kapazitäten das Schaltverhalten mehr. Trotz der anspruchsvolleren Bedingungen, kann das Package-Design der SLIMDIP-Serie hier auf ganzer Linie einen sauberen Ein- und Ausschaltvorgang liefern (Bild 7).

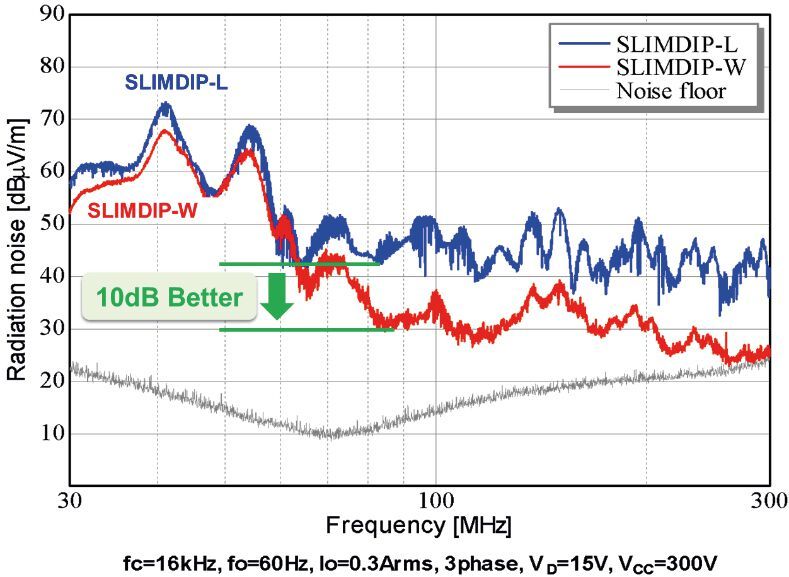

Bild 8: Beim SLIMDIP-W wurde durch Anpassung der Charakteristik die Störausstrahlung (elektromagnetischer Störpegel) reduziert.
(Bild: Mitsubishi Electric)
Üblicherweise geht mit einer Erhöhung der Schaltgeschwindigkeit eine Erhöhung der elektromagnetischen Störung einher. Im Falle des SLIMDIP-W konnte durch durchdachte Anpassung der Charakteristik die Störausstrahlung sogar reduziert werden (Bild 8).
Fazit: Das neu entwickelte SLIMDIP-W ist die Antwort auf den Bedarf nach kompakten und kosteneffizienten Umrichtern für Haushaltsgeräte und kleinen Industrieanwendungen mit hohen Schaltgeschwindigkeiten. Die Langzeiterfahrung von Mitsubishi Electric im Bereich der DIPIPM-Produkte steht für eine hohe Zuverlässigkeit mit japanischer Qualität. Dank der Kompatibilität zum Typ SLIMDIP-L sind vorhandene Umrichter für höhere Schaltfrequenzen mit geringem Aufwand durch Einsatz des SLIMDIP-W optimierbar. Zusätzlich emittiert das SLIMDIP-W geringere elektromagnetische Störungen, wodurch Herausforderungen im elektrischen Aufbau reduziert werden. Start der Produktion des SLIMDIP-W ist jetzt; Muster gibt es über die Ratinger Niederlassung von Mitsubishi Electric.
