Leistungselektronik Grundlagen Abtastrate

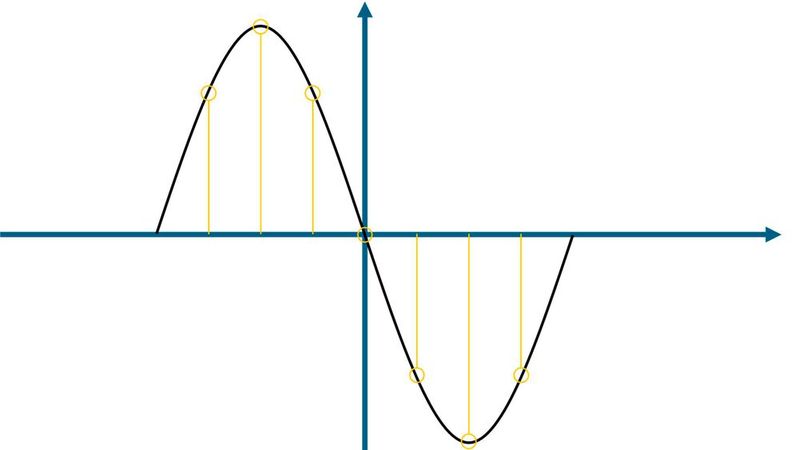

Die Abtastrate ist immer dann entscheidend, wenn ein analoges Signal digitalisiert wird. Sie gibt Auskunft darüber, mit welcher Detailtreue das ursprüngliche Signal digitalen reproduziert wurde. Eine höhere Abtastrate erfasst mehr Informationen und führt zu einer besseren Wiedergabe des Originalsignals, während eine zu niedrige Abtastrate zu Informationsverlust und Verzerrungen führen kann.

Die Abtastung von Signalen ist ein elementares Konzept in der digitalen Signalverarbeitung. Sie beschreibt den Prozess, bei dem ein analoges Signal in ein digitales Signal umgewandelt wird.

Was ist die Abtastrate?

Die Abtastrate, auch Sampling-Rate, gibt an, wie oft ein analoges Signal pro Sekunde gemessen und in ein digitales Signal umgewandelt wird. Sie wird in Hertz (Hz) gemessen. Eine höhere Abtastrate bedeutet, dass das Signal häufiger gemessen wird, was zu einer genaueren digitalen Repräsentation führt. Zum Beispiel wird bei Audioaufnahmen häufig eine Abtastrate von 44,1 kHz verwendet, was bedeutet, dass das analoge Signal 44.100 Mal pro Sekunde abgetastet wird.

Eine hohe Abtastrate ist wichtig, um sicherzustellen, dass alle Details des Originalsignals erfasst werden. Wenn die Abtastrate zu niedrig ist, können wichtige Informationen verloren gehen, was zu Verzerrungen und einem Verlust an Qualität führt. Dies ist besonders in Bereichen wie der Musikproduktion oder der medizinischen Bildgebung von Bedeutung, wo Präzision und Detailtreue entscheidend sind.

Das Nyquists Theorem

Ein entscheidendes Prinzip bei der Abtastung von Signalen ist das Nyquist-Theorem, benannt nach dem schwedischen Ingenieur Harry Nyquist (daher ist die Aussprache auch nicht englisch, wie man es häufig hört). Laut diesem Theorem muss die Abtastrate mindestens doppelt so hoch sein wie die höchste Frequenz des zu messenden Signals, um eine exakte Rekonstruktion zu gewährleisten. Diese Mindestanforderung wird als Nyquist-Frequenz bezeichnet.

Beispielsweise, wenn ein Audio-Signal Frequenzen bis zu 20 kHz enthält, sollte die Abtastrate mindestens 40 kHz betragen, um alle Frequenzen korrekt zu erfassen und das Originalsignal ohne Verlust wiederherzustellen.

Die praktische Anwendung des Nyquist-Theorems stellt sicher, dass digitale Systeme in der Lage sind, hochwertige Signale zu erzeugen. In der Praxis können jedoch auch andere Faktoren wie Rauschen und die Qualität der verwendeten Hardware die Abtastung beeinflussen. Daher ist es oft sinnvoll, die Abtastrate über die Nyquist-Frequenz hinaus zu erhöhen, um eine zusätzliche Sicherheitsschicht zu bieten und potenzielle Verzerrungen zu minimieren.

Je höher desto besser?

Eine deutlich höhere Abtastung kann die Qualität eines digitalen Signals verbessern, da mehr Informationen und Details des Originalsignals erfasst werden. Allerdings stößt man dabei auf wirtschaftliche und technische Grenzen. Eine extrem hohe Abtastrate führt zu einer enormen Datenmenge, die gespeichert und verarbeitet werden muss, was höhere Anforderungen an Speicherplatz, Rechenleistung und Bandbreite stellt. Diese zusätzlichen Ressourcen können kostenintensiv und ineffizient sein, insbesondere wenn der Qualitätsgewinn für das menschliche Auge oder Ohr nicht mehr wahrnehmbar ist. Daher ist es wichtig, ein Gleichgewicht zu finden: Die Abtastrate sollte hoch genug sein, um eine hochwertige Signalwiedergabe zu gewährleisten, aber nicht so hoch, dass die Verarbeitung unwirtschaftlich wird.  (mr)
