90 Prozent geringere Reverse-Recovery-Verluste

Hyperfast-Gleichrichter 90 Prozent geringere Reverse-Recovery-Verluste

25.10.2022 Von Gerd Kucera

Entwickelt wurden die vier neuen Hyperfast-Gleichrichter der fünften Generation, um den Wirkungsgrad von Mittelfrequenzwandlern sowie von hart und weich geschalteter oder resonanter Designs zu verbessern.

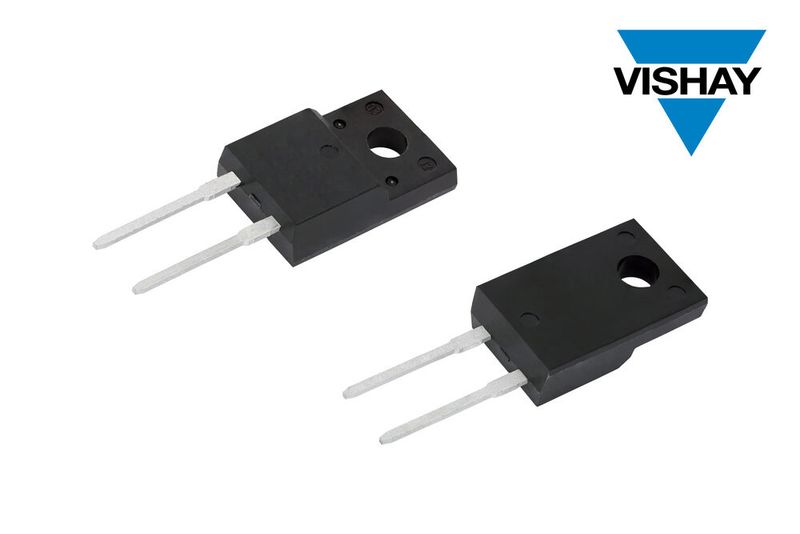

Charakteristisch für die 12- und 15-A-Bauelemente in den Geschwindigkeitsklassen X und W sind eine niedrige Sperrverzögerungsladung Qrr von maximal 75 nC mit verbesserter Reverse-Recovery-Energie für erhöhten Wirkungsgrad.
(Bild: Vishay)

Alle vier 600-V-FRED Pt Gen 5 haben ein vollständig isoliertes TO-220-Gehäuse (FullPAK 2L). Die Gleichrichter tragen die Bezeichnungen VS-E5TW1206FP-N3 und VS-E5TX1206FP-N3 mit 12 A Stromtragfähigkeit und VS-E5TW1506FP-N3 und VS-E5TX1506FP-N3 für 15 A bieten laut Hersteller eine Klassen-beste Reverse-Recovery-Leistung.

Im Vergleich zu Entwicklungen der vorherigen Gleichrichter-Generation verringerten die neuen Bauelemente von Vishay Semiconductors die Sperrverzögerungsladung (Q_RR) um 60%, was schließlich zu 90% geringeren Reverse-Recovery-Verlusten führe. Darüber hinaus, so der Hersteller, bieten die Gleichrichter eine im Vergleich zum nächsten Marktprodukt um 10% bessere Reverse-Recovery-Energie (E_rec), einen weicheren Recovery-Schweifstrom für eine verbesserte EMI-Reduzierung sowie einen stabileren Betrieb über den gesamten Betriebstemperaturbereich für eine höhere thermische Leistung.

Mit der jüngsten Ergänzung durch die Gleichrichter-Familie Gen 5 600 V FRED Pt erweitere Vishay die Vorteile der High-End-Si-Technologie auf verschiedene Schaltungstopologien, darunter traditionelle und brückenlose PFC-Frontend-Konfigurationen. Die Bauelemente dienen als Ausgangs- und PFC-Gleichrichter für AC/DC- und DC/DC-Leistungsstufen in Anwendungen wie Klimageräte, Off-Board-Ladegeräte, Beleuchtungsanlagen, Hybrid-Solarwechselrichtern und USV, wo sie die Zuverlässigkeit und Robustheit des Systems ohne Leistungseinbußen sicherstellen sollen.

Die Typen VS-E5TW1206FP-N3, VS-E5TX1206FP-N3, VS-E5TW1506FP-N3 und VS-E5TX1506FP-N3 sind in der Geschwindigkeitsklasse X (Hyperfast) und der neuen Klasse W erhältlich. Für CCM- und Resonanzanwendungen mit höheren Schaltfrequenzen bis 100 kHz und niedrigem di/dt bis 350 kHz liefern Bauelemente vom W-Typ eine niedrigere Q_RR-Ladung, während Gleichrichter vom X-Typ eine niedrigere Durchlassspannung besitzen. Alle Gleichrichter sind RoHS-konform und halogenfrei, ermöglichen den Hochtemperaturbetrieb bis +175 °C und haben eine Isolationsspannung von 2.500 V.

(ID:48690127)
