36-mm-Drehgeber Mit magnetischem Messprinzip und Energy Harvesting

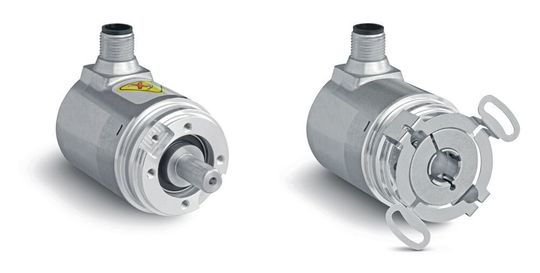

Bei zunehmender Maschinenkomplexität steigen auch die Anforderungen an die Sensorik, für die zudem immer weniger Bauraum zur Verfügung steht. Mit den absolut messenden Drehgebern AV3650M und AH3650M will SIKO den Forderungen entsprechen. Die miniaturisierten Drehgeber eignen sich für die Prozesstechnik, Medizintechnik oder Fabrikautomation.

Diese Drehgeber kombinieren eine präzise und zuverlässige Positionsmessung mit sehr kompaktem Gehäuse. Dazu erklärt Mathias Roth, Leiter Geschäftsbereich Mobile Automation bei der SIKO:

„Eine exakte Positionsmessung ist essenziell für Drehgeber. Gleichzeitig sollten Drehgeber möglichst kompakt gebaut und robust gegenüber Stör- und Umwelteinflüssen sein. Die absoluten Drehgeber AV3650M und AH3650M kombinieren eine präzise Positionsmessung mit einem besonders kleinen und widerstandsfähigen Gehäuse und sind damit eine optimierte Lösung für die Positionsmessung. Die absoluten Positionswerte werden hierbei über die integrierten analogen Schnittstellen ermittelt. Dem Anwender stehen eine Vielzahl von unterschiedlichen Varianten wie 0 bis 10 V, 0 bis 5 V sowie 4 bis 20 mA zur Verfügung.

Beide Drehgeber nutzen das magnetische Messprinzip und besitzen ein auf der Energy Harvesting Technology basierendes Multiturnsystem, wodurch eine Messung der Umdrehungen ohne den Einsatz eines mechanischen Getriebes oder einer Batterie möglich ist. Dadurch sind die Sensoren verschleiß- und wartungsfrei. Trotz der kompakten Bauart mit einem Außendurchmesser von nur 36 mm, können die Drehgeber mehr als 65.000 Umdrehungen absolut und präzise erfassen. Aufgrund der integrierten Teach-In-Funktion haben Anwender die Möglichkeit, die analoge Strom- oder Spannungsschnittstelle einfach an den benötigten Messbereich ihrer Applikation anzupassen.
